مهندسی معکوس و ساخت قطعات یدکی با ماشینکاری CNC چه مزایایی دارد؟ چگونه می‌توان قطعات صنعتی فرسوده را با دقت بالا بازتولید کرد؟ در این مقاله همه مراحل و مزایا را بررسی می‌کنیم.
مهندسی معکوس چیست و چرا اهمیت دارد؟
مهندسی معکوس (Reverse Engineering) فرآیندی است که در آن از یک قطعه موجود (حتی بدون داشتن نقشه یا فایل CAD)، اطلاعات ابعادی و طراحی استخراج می‌شود تا نمونه جدید با همان مشخصات ساخته شود.
این روش به‌خصوص در تولید قطعات یدکی صنعتی که نقشه آنها موجود نیست یا تولیدکننده اصلی دیگر فعال نیست، بسیار کاربردی است.
چرا مهندسی معکوس برای قطعات یدکی ضروری است؟
در صنایع مختلف مانند نفت و گاز، خودروسازی، فولاد و هوافضا، بسیاری از ماشین‌آلات دارای قطعاتی هستند که به مرور زمان فرسوده می‌شوند یا از بین می‌روند.
خرید قطعات یدکی از برند اصلی اغلب هزینه‌بر و زمان‌بر است. در چنین شرایطی، مهندسی معکوس می‌تواند بهترین راهکار باشد تا قطعه‌ای کاملاً مشابه با نمونه اصلی، اما با هزینه کمتر و زمان کوتاه‌تر تولید شود.
مراحل مهندسی معکوس و ساخت قطعات یدکی ماشینکاری شده
برای بازتولید یک قطعه صنعتی با کیفیت، مراحل زیر طی می‌شود:
1. بررسی و آنالیز قطعه

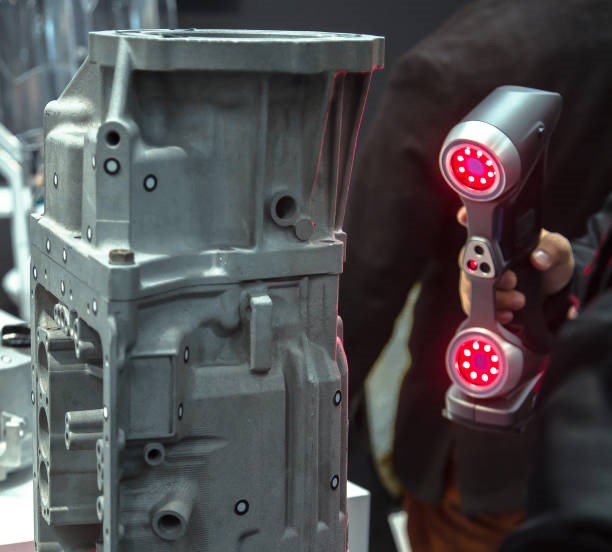

- قطعه فرسوده با دستگاه‌های CMM (Coordinate Measuring Machine) یا اسکنر سه‌بعدی اندازه‌گیری می‌شود.
- متریال قطعه توسط تست‌های متالوگرافی یا اسپکترومتری تحلیل می‌شود.
2. طراحی مجدد (CAD Modeling)
- بر اساس داده‌های اندازه‌گیری، مدل سه‌بعدی (Solid Model) از قطعه تهیه می‌شود.
- در صورت لزوم، بهبود طراحی برای افزایش مقاومت و طول عمر انجام می‌شود.
3. انتخاب متریال مناسب
- گاهی اوقات می‌توان از آلیاژهای به‌روزتر و مقاوم‌تر برای ساخت استفاده کرد که عملکرد بهتری نسبت به قطعه اصلی دارند.
4. ماشینکاری CNC
- پس از طراحی، قطعه به کمک دستگاه‌های CNC فرز یا تراش با دقت بالا ساخته می‌شود.
- در صورت نیاز، عملیات حرارتی، آبکاری یا سنگ‌زنی برای رسیدن به کیفیت سطحی بهتر انجام می‌شود.
5. کنترل کیفیت و تست نهایی
- قطعه ساخته شده از نظر ابعادی، سختی، و مقاومت مکانیکی تست می‌شود تا اطمینان کامل از تطابق با قطعه اصلی حاصل شود.
مزایای مهندسی معکوس در ساخت قطعات یدکی
1. صرفه‌جویی در هزینه و زمان
- تولید داخلی قطعه به‌مراتب ارزان‌تر از خرید قطعات وارداتی است.
- زمان تولید از چند هفته به چند روز کاهش می‌یابد.
2. امکان تولید قطعات منسوخ شده
- حتی اگر سازنده اصلی دیگر وجود نداشته باشد، می‌توان قطعه را با کیفیت مشابه بازتولید کرد.
3. بهبود کیفیت قطعات
- با استفاده از آلیاژهای جدید یا بهینه‌سازی طراحی، قطعه‌ای با دوام بیشتر و مقاومت بهتر تولید می‌شود.
4. انعطاف‌پذیری بالا
- می‌توان قطعه را با تغییرات جزئی (مثلاً تحمل فشار بیشتر یا مقاومت سایش بالاتر) تولید کرد.
چرا مشتریان باید به این روش اعتماد کنند؟
- استفاده از تجهیزات مدرن CNC، اسکنر سه‌بعدی و نرم‌افزارهای CAD/CAM پیشرفته، باعث می‌شود قطعه نهایی از نظر دقت و کیفیت کاملاً مطابق نمونه اصلی یا حتی بهتر باشد.
- تیم متخصص مهندسی معکوس، قبل از تولید، نمونه طراحی را با مشتری تأیید می‌کند تا هیچ اختلافی با نیاز واقعی وجود نداشته باشد.
- گارانتی کیفیت برای قطعات یدکی تولید شده ارائه می‌شود.
کاربردهای مهندسی معکوس در صنایع مختلف
- صنایع خودروسازی: ساخت قطعات یدکی کمیاب یا منسوخ شده.
- صنایع نفت و گاز: تولید شفت‌ها، بوش‌ها، یاتاقان‌ها و قطعات کمپرسورها و پمپ ها.
- کارخانه‌های فولاد و سیمان: ساخت قطعات مقاوم به سایش.
- صنایع پزشکی و نظامی: بازتولید قطعات خاص و حساس.
چالش‌ها و راهکارهای ماشینکاری قطعات صنعتی پیچیده
یکی از نقاط قوت مهندسی معکوس، توانایی در بازتولید قطعاتی با هندسه‌های پیچیده و تلرانس‌های بسیار دقیق است. در بسیاری از کاربردهای صنعتی، قطعات دارای سوراخ‌کاری‌های زاویه‌دار، شیارهای مارپیچ، یا فرم‌های سه‌بعدی نامتقارن هستند که ساخت آنها با روش‌های سنتی ممکن نیست یا بسیار پرهزینه خواهد بود.
در این موارد، استفاده از ماشینکاری CNC پنج محور (5-Axis CNC Machining) یا حتی ماشین‌های تراش چندمحوره (Multi-Axis Turning Centers) الزامی می‌شود. این دستگاه‌ها توانایی حرکت در چندین محور هم‌زمان را دارند و می‌توانند قطعاتی با دقت میکرونی و کیفیت سطح عالی تولید کنند.
نقش متریال‌های خاص در تولید قطعات صنعتی
در صنایع پیشرفته مانند هوافضا، پتروشیمی، تجهیزات پزشکی و صنایع نظامی، قطعات اغلب از سوپرآلیاژها، استنلس استیل‌های خاص (مانند 17-4PH یا 15-5PH)، آلیاژهای تیتانیوم، آلومینیوم آلیاژی 7075 یا 6061 و حتی کاربیدها یا سرامیک‌های صنعتی ساخته می‌شوند.
ماشینکاری این متریال‌ها به تجهیزات خاص، ابزارهای برشی پوشش‌دار، استراتژی‌های خنک‌کاری پیشرفته (مانند MQL یا روغن‌کاری پرفشار)، و برنامه‌نویسی دقیق CAM نیاز دارد.
استفاده از نرم‌افزارهای پیشرفته مانند PowerMILL، Mastercam یا Siemens NX در مسیرهای حرکتی ابزار (Toolpath) باعث می‌شود فرآیند ماشینکاری حتی روی متریال‌های سخت مانند Inconel 718 یا Hastelloy نیز با کیفیت مناسب و عمر ابزار قابل قبول انجام شود.
دقت در ماشینکاری و کنترل تلرانس
یکی از مهم‌ترین مزایای ماشینکاری CNC در ساخت قطعات یدکی صنعتی، کنترل دقیق تلرانس‌های ابعادی و هندسی است. در بسیاری از کاربردها، نیاز به حفظ تلرانس‌هایی در حد ±0.005 میلی‌متر یا حتی کمتر وجود دارد.
برای رسیدن به این سطح از دقت، از ابزارهای اندازه‌گیری دقیق مانند میکرومتر دیجیتال، دستگاه CMM، کولیس نوری و سیستم‌های اندازه‌گیری درون‌ماشینی (In-Process Inspection) استفاده می‌شود.
عملیات تکمیلی پس از ماشینکاری
در برخی موارد، کیفیت سطح یا خواص مکانیکی قطعه پس از ماشینکاری نیاز به بهبود دارد. در این شرایط، عملیات‌هایی مانند:
- سنگ‌زنی دقیق (Precision Grinding)
- لبه‌برداری و پولیش الکترولیتی
- آبکاری صنعتی (نیکل، کروم، فسفات)
- نیتراسیون یا سخت‌کاری القایی
روی قطعه انجام می‌شود تا مقاومت آن در برابر سایش، خوردگی یا تنش‌های مکانیکی افزایش یابد.
نمونه‌هایی از قطعاتی که با مهندسی معکوس بازتولید شده‌اند
- پره‌های کمپرسور توربین گازی از جنس Inconel با خنک‌کاری داخلی
- یاتاقان‌های دوجداره صنعتی با ساختار پیچیده داخلی
- قالب‌های تزریق پلاستیک با مسیرهای خنک‌کننده داخلی
- شفت‌های انتقال قدرت با دنده‌های اسپیرال و تلرانس بالا
- بدنه پمپ‌های سانتریفیوژ مقاوم به خوردگی
نقش ماشینکاری CNC در بازسازی قطعات مستهلک صنعتی
وقتی صحبت از ساخت قطعات صنعتی با دقت بالا به میان می‌آید، بدون شک ماشینکاری CNC پیشرفته یکی از اصلی‌ترین ابزارها در این حوزه محسوب می‌شود. با استفاده از دستگاه‌های CNC تراش و فرز چهار و پنج محوره، امکان تولید قطعات با پیچیدگی هندسی بالا و تلرانس‌های دقیق در حد چند میکرون فراهم می‌شود. این دقت بالا، برای صنایعی مانند هوافضا، نفت و گاز، نیروگاه‌ها و صنایع نظامی بسیار حیاتی است.
در فرآیند مهندسی معکوس قطعات صنعتی پیچیده، ماشینکاری دقیق کمک می‌کند تا جزئی‌ترین ویژگی‌های فنی مانند شعاع‌های گوشه، زوایای زاویه‌دار، رزوه‌های داخلی، سوراخ‌های کور، کانال‌های داخلی و زبانه‌های دقیق بازتولید شوند.
اهمیت انتخاب متریال در بازتولید قطعات با ماشینکاری دقیق
در تولید قطعات یدکی از طریق مهندسی معکوس، انتخاب صحیح متریال از اهمیت ویژه‌ای برخوردار است. استفاده از آلیاژهای مقاوم به خوردگی، حرارت و فشار مانند:
- Inconel 625 و Inconel 718
- تیتانیوم گرید 5
- استنلس استیل‌های ضدزنگ سری 300 و 400
- فولادهای آلیاژی کروم-مولیبدن
- آلومینیوم‌های آلیاژی سری 7000
نه تنها باعث افزایش طول عمر قطعه می‌شود، بلکه عملکرد سیستم را در شرایط سخت بهبود می‌بخشد. این متریال‌ها به دلیل سختی بالا و خاصیت ماشینکاری پایین، فقط با تجهیزات پیشرفته CNC و ابزار برشی دقیق قابل تولید هستند.
تولید قطعات دقیق صنعتی با تلرانس بالا
در ساخت قطعات صنعتی حساس مانند:
- فلنچ‌های فشارقوی
- چرخ‌دنده‌های دقیق
- قطعات حساس هیدرولیک و پنوماتیک
- قطعات دوار با سرعت بالا
کنترل تلرانس ابعادی و هندسی حیاتی است. با استفاده از فناوری‌های نوین در ماشینکاری CNC با سیستم کنترل FANUC، Siemens یا Heidenhain، امکان کنترل تلرانس در حد ±0.002 میلی‌متر فراهم شده است. این سطح از دقت، در کاربردهایی نظیر توربین‌ها، تجهیزات انتقال قدرت، یا سیستم‌های کنترل دقیق بسیار حیاتی است.
مزایای رقابتی مهندسی معکوس و ماشینکاری دقیق برای صنایع
اگر به دنبال راه‌حل جایگزین برای قطعات منسوخ یا وارداتی هستید، استفاده از مهندسی معکوس و ماشینکاری CNC مزایای زیادی به همراه دارد:
- کاهش وابستگی به تأمین‌کنندگان خارجی
- افزایش سرعت تولید قطعه یدکی
- سفارشی‌سازی بر اساس شرایط کاری واقعی
- امکان بهینه‌سازی هندسه قطعه برای عملکرد بهتر
- افزایش عمر مفید تجهیزات با استفاده از آلیاژهای مقاوم‌تر
بهینه‌سازی سطوح ماشینکاری شده با عملیات تکمیلی
برای رسیدن به کیفیت سطحی بالا، به‌ویژه در قطعاتی که با سیالات در تماس هستند یا در شرایط دمای بالا کار می‌کنند، عملیات تکمیلی زیر اجرا می‌شود:
- آبکاری کروم سخت و نیکل شیمیایی
- پولیش آینه‌ای برای کاهش اصطکاک
- سنگ‌زنی با تلرانس بسیار پایین
- سخت‌کاری القایی سطحی یا نیتراسیون
این فرآیندها موجب افزایش مقاومت در برابر سایش، خوردگی و ترک‌های سطحی می‌شوند و باعث می‌گردند قطعه تولید شده در برابر شرایط سخت صنعتی دوام بیشتری داشته باشد.
کاربرد عملی مهندسی معکوس در پروژه‌های واقعی
در پروژه‌های صنعتی، بازتولید قطعاتی مانند:
- دیسک توربین بخار
- درپوش‌های پیچیده با ابعاد بزرگ
- کوبلینگ‌های صنعتی با دقت بالا
- پمپ‌های سانتریفیوژ خاص
- شافت‌های ماشین‌آلات راهسازی
نشان داده که استفاده از مهندسی معکوس و ماشینکاری CNC می‌تواند جایگزینی مطمئن برای قطعات وارداتی و گران‌قیمت باشد.
با ترکیب تکنولوژی‌های پیشرفته، تیم فنی متخصص، تجهیزات CNC دقیق و دانش مهندسی معکوس، می‌توان:
- هر قطعه‌ای را بدون داشتن نقشه اولیه، با دقت بالا بازتولید کرد
- متریال انتخابی را بر اساس شرایط کاری واقعی بهینه‌سازی کرد
- قطعات حساس و پیچیده را مطابق با استانداردهای بین‌المللی تولید نمود
به همین دلیل است که بسیاری از صنایع پیشرو در ایران و جهان، به سراغ این روش آمده‌اند و نه‌تنها هزینه‌های خود را کاهش داده‌اند بلکه کیفیت محصولات نهایی‌شان را نیز بهبود بخشیده‌اند.
نتیجه‌گیری
مهندسی معکوس و ساخت قطعات یدکی ماشینکاری شده، راه‌حلی اقتصادی، سریع و مطمئن برای صنایع است. این روش نه‌تنها باعث کاهش وابستگی به واردات می‌شود، بلکه با بهبود طراحی، می‌تواند قطعاتی با دوام بالاتر از نسخه اصلی تولید کند.
در دنیای امروز که توقف یک خط تولید به معنای خسارت‌های هنگفت است، مهندسی معکوس همراه با ماشینکاری دقیق CNC یک ابزار حیاتی برای حفظ پایداری عملکرد ماشین‌آلات محسوب می‌شود. استفاده از تجهیزات پیشرفته، تخصص فنی و دانش متریال‌شناسی باعث می‌شود نه‌تنها قطعه‌ای مشابه نسخه اصلی بلکه گاهی بهتر از آن تولید شود.
بازتولید قطعات با آلیاژهای مقاوم‌تر، طراحی بهینه‌تر، دقت بالاتر و سطح ماشینکاری با کیفیت‌تر، تضمین‌کننده عملکرد پایدار و طول عمر بیشتر تجهیزات صنعتی خواهد بود.
شرکت نیک پارت انرژی البرز (انرپین-ENERPIN) آماده ارائه خدمات ماشینکاری CNC با پیشرفته ترین تجهیزات ماشینکاری و آزمایشگاهی می باشد. برای کسب تجربه متمایز و دریافت اطلاعات بیشتر با ما تماس بگیرید.
info@enerpin.ir
09120561092
نسخه انگلیسی از مقاله:
Reverse Engineering and CNC Machining of Industrial Spare Parts: A Complete Guide
What Is Reverse Engineering and Why Does It Matter?
Reverse engineering is the process of analyzing an existing part—often without a CAD file or technical drawings—to extract dimensional and design data. This allows for the reproduction or redesign of the part using modern manufacturing technologies.
It is especially useful for spare parts production when the original manufacturer no longer exists or when replacement parts are unavailable or prohibitively expensive.
Why Reverse Engineering Is Essential in Industrial Maintenance
In industries such as oil & gas, aerospace, automotive, mining, cement, and steel, machinery often operates under high stress and extreme conditions. Components inevitably wear out, and sourcing OEM parts can be:
- Time-consuming
- Costly
- Logistically complex
Reverse engineering combined with precision CNC machining allows for on-demand reproduction of critical parts, minimizing downtime and ensuring operational continuity.
Step-by-Step Process of Reverse Engineering Industrial Parts
- Inspection and Dimensional Analysis
- Coordinate Measuring Machines (CMM), 3D laser scanners, or optical digitizers are used.
- Metallurgical analysis (e.g., spectroscopy, hardness testing) is performed to identify material properties.
- 3D CAD Modeling
- A precise solid model is developed based on scan data.
- If needed, the design is optimized for enhanced strength and durability.
- Material Selection
- Replacement materials may include advanced alloys like Inconel, titanium, 17-4PH stainless steel, or tool steels, chosen based on application needs.
- High-Precision CNC Machining
- Using 3-, 4-, or 5-axis CNC machines, parts are milled, turned, or ground to exact specifications.
- Additional processes like heat treatment, hardening, plating, or surface grinding may be applied.
- Quality Assurance
- Final parts are inspected for dimensional accuracy, surface finish, hardness, and mechanical integrity.
- Tolerances as tight as ±0.002 mm can be achieved depending on the application.
Benefits of CNC Reverse Engineering for Spare Parts Production
- Significant cost savings compared to importing OEM parts
- Faster lead times – from several weeks to just days
- Compatibility with obsolete or discontinued components
- Customization for better performance (wear resistance, load capacity)
- Full quality control and traceability
CNC Machining of Complex Industrial Components
One of the key advantages of CNC reverse engineering is the ability to accurately reproduce parts with complex geometries, including:
- Spiral grooves
- Multi-diameter shafts
- Curved channels and internal flow paths
- High-precision threads and tapers
Using 5-axis machining centers, components can be manufactured with multiple angles and features in a single setup, ensuring repeatability, surface finish quality, and dimensional precision.
Advanced Materials for Industrial Spare Parts
Industrial components often face abrasion, corrosion, high temperature, or pressure, requiring specialized materials such as:
- Inconel 625 / 718 for high-temperature resistance
- Titanium Grade 5 for lightweight strength
- Stainless Steel 316L, 17-4PH, 15-5PH for corrosion resistance
- Tool steels (D2, H13) for wear resistance
- Aluminum alloys (6061, 7075) for aerospace and automation
These materials demand high-end tooling, optimized feed/speed strategies, and CAM software like Mastercam, Siemens NX, or PowerMILL to ensure successful machining.
Surface Treatments and Finishing Operations
To enhance performance and extend service life, machined parts often undergo:
- Hard chrome or electroless nickel plating
- Induction or nitriding surface hardening
- Precision grinding and polishing
- Deburring and edge refinement
These post-machining processes improve wear resistance, reduce friction, and protect parts from corrosive environments.
Real-World Applications of CNC Reverse Engineering
Examples of successfully reverse-engineered and CNC-machined parts include:
- Steam turbine blades
- Pump impellers and housings
- Couplings and high-speed shafts
- Compressor rotors and bushings
- Custom bearings and sleeves
- Valve bodies for high-pressure applications
Each project demonstrates how reverse engineering helps reduce downtime, save costs, and improve operational performance.
Final Thoughts: Why Industries Rely on Reverse Engineering and CNC Machining
Reverse engineering combined with CNC machining is a future-proof solution for industries facing part obsolescence, budget constraints, or high-performance requirements.
With a team of experts, access to modern CAD/CAM tools, high-precision CNC machines, and material science expertise, companies can:
- Rapidly recreate or improve existing components
- Reduce dependence on foreign suppliers
- Increase durability and reliability of critical assets
🔧 Need precision spare parts for your plant?
We offer complete solutions—from 3D scanning to CNC machining—for all your industrial part replacement needs. Contact us for a free consultation and technical assessment.
