مقدمه

استنلس استیل 17-4PH یکی از مهم‌ترین آلیاژهای رسوب‌سخت‌شونده (Precipitation-Hardening) است که به دلیل استحکام مکانیکی بالا، مقاومت عالی در برابر خوردگی و قابلیت عملیات حرارتی متنوع، در صنایع هوافضا، پزشکی (ایمپلنت‌ها)، انرژی و نفت و گاز کاربرد گسترده دارد.
ماشینکاری این آلیاژ، خصوصاً در شرایط سختی بالا مانند H900، به دلیل کارسختی (Work Hardening)، انتقال حرارت پایین و سایش ابزار چالش‌برانگیز است. در این مقاله، اصول کامل ماشینکاری 17-4PH به همراه یک مثال عملی (ماشینکاری ایمپلر 5 محوره) ارائه می‌شود.

نام‌ها و استانداردهای معادل 17-4PH

این آلیاژ در استانداردهای مختلف با نام‌های زیر شناخته می‌شود:

  • ASTM A564 / A693 / A705 – Grade 630
  • UNS S17400
  • AMS 5604، AMS 5643، AMS 5825
  • DIN X5CrNiCuNb16-4 (1.4542)
  • BS 630 (17-4PH)

ترکیب شیمیایی (تقریبی) 17-4PH

عنصردرصد وزنی (%)

کروم (Cr)15.5 – 17.5
نیکل (Ni)3 – 5
مس (Cu)3 – 5
نیوبیوم (Nb + Ta)0.15 – 0.45
منگنز (Mn)≤ 1
سیلیسیم (Si)≤ 1
کربن (C)≤ 0.07
آهن (Fe)بالانس

چالش‌های ماشینکاری 17-4PH

  1. سختی بالا (تا 44 HRC در حالت H900).
  2. ایجاد حرارت زیاد و کاهش عمر ابزار.
  3. تمایل شدید به کارسختی در سرعت‌های پایین.
  4. تشکیل براده‌های سخت و چسبندگی به ابزار.

راهکارهای ماشینکاری 17-4PH

انتخاب ابزار

  • استفاده از ابزارهای کاربایدی پوشش‌دار TiAlN یا AlTiN.
  • هندسه تیز و زاویه مثبت برای کاهش نیروی برش.
  • در عملیات پایانی یا سختی‌های بالا، استفاده از ابزار CBN یا سرامیکی.

پارامترهای پیشنهادی برش (در شرایط H900)

عملیاتسرعت برش (Vc)پیشروی (fz)عمق برش (ap)

تراشکاری40 – 60 m/min0.05 – 0.12 mm/rev0.3 – 2 mm
فرزکاری50 – 70 m/min0.03 – 0.08 mm/tooth0.2 – 1 mm
سوراخکاری20 – 30 m/min0.05 – 0.15 mm/revبسته به قطر مته

خنک‌کاری

  • خنک‌کننده پرفشار (High-Pressure Coolant) با امولسیون 8-12% پیشنهاد می‌شود.
  • در برخی استراتژی‌های فرزکاری High-Speed، ماشینکاری خشک یا MQL مؤثرتر است.

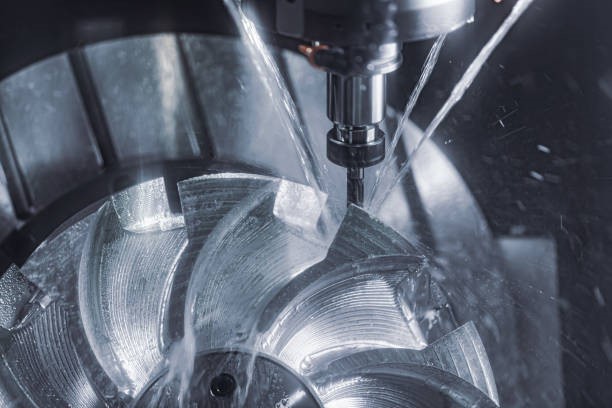

مثال عملی: ماشینکاری یک ایمپلر 17-4PH با فرز CNC پنج محور

فرض کنید قرار است یک ایمپلر (Impeller) توربوپمپ یا توربو کمپرسور از جنس 17-4PH در سختی H1025 ساخته شود. مراحل پیشنهادی عبارتند از:

  1. انتخاب ابزار:
    • استفاده از فرزهای کاربایدی پوشش TiAlN با قطرهای متنوع (Ball End Mill برای تیغه‌ها).
    • برای خشن‌کاری، از فرزهای سر کروی (Bull Nose) و استراتژی‌های HEM (High-Efficiency Milling) استفاده می‌کنیم.
  2. پارامترهای اولیه برش:
    • سرعت برش: حدود 60 m/min.
    • پیشروی در هر دندانه (fz): حدود 0.05 – 0.08 mm/tooth.
    • عمق برش: 0.5 تا 1 میلی‌متر (در خشن‌کاری)، 0.2 میلی‌متر (در پرداخت).
  3. استراتژی ماشینکاری:
    • استفاده از پنج محور همزمان برای جلوگیری از ورود ناگهانی ابزار و کاهش بار محوری.
    • شروع با خشن‌کاری لایه‌ای (Adaptive Clearing) تا حدود 0.5 میلی‌متر مانده به سطح نهایی.
    • سپس پرداخت تیغه‌ها با Ball Nose End Mill و حرکت‌های Parallel Finishing.
  4. خنک‌کاری:
    • Coolant پرفشار یا MQL بسته به نوع فرزکاری (در پرداخت سطحی MQL مناسب است).
  5. کنترل کیفیت:
    • استفاده از CMM برای اندازه‌گیری تیغه‌های ایمپلر.
    • پولیش‌کاری سطحی جهت دستیابی به Ra < 0.8 µm.

نکات طلایی برای ماشینکاری ایمپلر 17-4PH

  • در پرداخت نهایی از حرکت‌های پنج محوره با زاویه ثابت ابزار استفاده کنید تا از سایش نقطه‌ای جلوگیری شود.
  • از ابزارهایی با طول کارگیر کوتاه استفاده کنید تا ارتعاشات کاهش یابد.
  • برای جلوگیری از چسبندگی براده، سرعت و پیشروی بالاتر در محدوده توصیه شده به‌کار برید.

✅ مقایسه ماشینکاری 17-4PH با آلیاژهای مشابه (مثل 316L و 15-5PH)

  • برخلاف 316L که نرم‌تر و ماشینکاری‌پذیرتر است، آلیاژ 17-4PH به دلیل رسوب‌سختی‌شدن نیازمند ابزارهای مقاوم‌تر و خنک‌کاری مؤثر است.
  • در مقایسه با 15-5PH، آلیاژ 17-4PH سختی نهایی بالاتری دارد، اما ماشینکاری آن نیازمند سرعت برش کمتر و ابزار با زاویه براده مثبت است.
  • در کارگاه‌های تراشکاری حرفه‌ای، انتخاب بین این آلیاژها بر اساس عملکرد قطعه نهایی (مقاومت یا ماشین‌پذیری) انجام می‌شود.

✅ تاثیر وضعیت عملیات حرارتی (H900 تا H1150) بر استراتژی ماشینکاری

  • در وضعیت H900 که سختی آلیاژ به بیش از 42 HRC می‌رسد، استفاده از ابزارهای CBN یا سرامیکی در پرداخت نهایی توصیه می‌شود.
  • وضعیت H1025 و H1150 با کاهش سختی، باعث بهبود ماشین‌پذیری می‌شوند، اما افت جزئی در مقاومت مکانیکی دارند.
  • شرکت‌های ماشینکاری حرفه‌ای معمولاً قطعات با سختی H1025 را ترجیح می‌دهند چون تعادل خوبی بین دوام ابزار و استحکام قطعه فراهم می‌کند.

✅ تاثیر ساختار میکروسکوپی بر ماشینکاری

  • ساختار رسوبی (Martensitic + Precipitated Cu Phases) در 17-4PH باعث مقاومت برشی بالاتری نسبت به فولادهای آستنیتی می‌شود.
  • در ماشینکاری، وجود رسوبات مس باعث افزایش تمایل به Work Hardening در مرزهای فاز می‌شود که نیاز به پارامترهای دقیق‌تر دارد.
  • بررسی ساختار متالوگرافی پیش از شروع عملیات ماشینکاری، در کارگاه‌های ماشینکاری پیشرفته، یکی از گام‌های کیفی محسوب می‌شود.

✅ استراتژی‌های بهینه برای ماشینکاری قالب‌ها یا قطعات تزریقی از جنس 17-4PH

  • در پروژه‌هایی مثل قالب‌سازی برای مواد خورنده (مانند PEEK)، استفاده از 17-4PH با عملیات H1150 به دلیل مقاومت به خوردگی عالی رایج است.
  • ماشینکاری دقیق سطح قالب‌ها نیازمند عملیات پرداخت سطحی (Lapping یا Mirror Polishing) بعد از ماشینکاری CNC است.
  • کنترل اعوجاج پس از عملیات حرارتی با استفاده از ماشینکاری نیمه‌نهایی پیش از Hardening یکی از راهکارهای رایج است.

✅ نقش نرم‌افزارهای CAM در بهبود عملکرد ماشینکاری 17-4PH

  • استفاده از ماژول‌های HSM (High-Speed Machining) در نرم‌افزارهایی مانند Mastercam، NX CAM یا PowerMill، برای بهینه‌سازی مسیر ابزار مؤثر است.
  • تحلیل زاویه ورود ابزار و جلوگیری از حرکت‌های مارپیچی تند، باعث کاهش بار لحظه‌ای روی لبه ابزار و افزایش طول عمر آن می‌شود.
  • بسیاری از شرکت‌های ماشینکاری حرفه‌ای، با استفاده از شبیه‌سازی CAM و پیش‌بینی نرخ سایش ابزار، هزینه پروژه‌های حساس را کنترل می‌کنند.

✅ تجربه میدانی در پروژه‌های واقعی (Case Study غیرتکراری)


در یکی از پروژه‌های صنعتی برای ساخت شفت انتقال قدرت در صنایع دریایی، از فولاد 17-4PH در سختی H1025 استفاده شد.
با اجرای Roughing با فرز کاربایدی و پیشروی بالا، و Finishing با ابزار Ball Nose دوپوششه AlTiN، قطعه در تلرانس ±0.01 mm تحویل داده شد.
استفاده از سیستم خنک‌کننده MQL همراه با Minimum Tool Engagement باعث شد عمر ابزار تا 30% نسبت به ماشینکاری سنتی افزایش یابد.


✅ بررسی اثرات خنک‌کاری با روغن‌های سنتتیک مخصوص آلیاژهای سخت

  • روغن‌های تمام سنتتیک یا نیمه‌سنتتیک با خواص چسبندگی پایین، از چسبیدن براده‌های داغ به ابزار جلوگیری می‌کنند.
  • در تراشکاری این آلیاژ، افزایش دمای موضعی می‌تواند منجر به تغییرات فاز سطحی و افت کیفیت قطعه شود؛ به همین دلیل خنک‌کاری هدفمند بسیار مهم است.
  • کارگاه‌های ماشینکاری دقیق با سیستم‌های Through Spindle Coolant می‌توانند دمای ابزار را به‌شدت کاهش دهند.


بخش اول: ماشینکاری CNC ایمپلرهای دقیق از جنس 17-4PH

در صنعت ساخت توربو کمپرسورها، پمپ‌ها و سیستم‌های توربین، ایمپلر یکی از حیاتی‌ترین قطعات است که باید با دقت فوق‌العاده بالا تولید شود. استفاده از آلیاژ استنلس استیل 17-4PH به دلیل استحکام مکانیکی بالا و مقاومت به خوردگی، گزینه‌ای ایده‌آل برای این قطعات است.

مزایای ماشینکاری CNC ایمپلر 17-4PH:

  • دقت ابعادی میکرونی: دستگاه‌های CNC پنج محور قادر به اجرای مسیرهای پیچیده و پرداخت‌های نهایی با تلرانس کمتر از 10 میکرون هستند.
  • پوشش ابزارهای پیشرفته: استفاده از ابزارهای کاربایدی پوشش‌دار TiAlN یا AlTiN برای افزایش طول عمر در برابر کارسختی.
  • استراتژی‌های پیشرفته فرزکاری: استفاده از تکنیک‌های High-Efficiency Milling (HEM) و حرکت‌های Adaptive Clearing برای حذف سریع متریال با کمترین فشار.
  • خنک‌کاری هوشمند: بهره‌گیری از سیستم‌های High-Pressure Coolant یا Minimum Quantity Lubrication (MQL) جهت کاهش دمای براده و جلوگیری از چسبندگی ابزار.
  • کنترل کیفیت کامل: اندازه‌گیری دقیق با CMM و بررسی سطح نهایی جهت دستیابی به بهترین کیفیت پرداخت (Ra < 0.8 میکرون).

این فرآیندها باعث می‌شود ایمپلرهای تولیدشده نه‌تنها در شرایط عملیاتی سخت مقاومت کنند، بلکه طول عمر بالاتری در مقابل سایش و خوردگی داشته باشند.

بخش دوم: تولید قطعات پزشکی تخصصی با ماشینکاری CNC آلیاژ 17-4PH

آلیاژ 17-4PH به دلیل خواص منحصربه‌فرد مکانیکی و زیست‌سازگاری نسبی، در تولید قطعات پزشکی حساس مانند ایمپلنت‌های ارتوپدی، بوش‌ها، پین‌ها و پروتزها کاربرد ویژه دارد.

ویژگی‌های ماشینکاری قطعات پزشکی از 17-4PH:

  • دقت ابعادی بالا و تلرانس‌های میکرونی: برای قطعاتی که در تماس مستقیم با بافت بدن هستند، تلرانس‌های ±5 تا 10 میکرون معمول است.
  • پرداخت سطحی فوق‌العاده: عملیات پولیشینگ و Superfinishing به منظور ایجاد سطوح صیقلی و ضد باکتریایی.
  • استفاده از نرم‌افزارهای CAM پیشرفته: برای تولید مسیرهای ابزار بهینه جهت کاهش حرارت و افزایش عمر ابزار در قطعات حساس.
  • گواهینامه‌های کیفیت: رعایت استانداردهای ISO 13485 و FDA برای تضمین سلامت و ایمنی قطعات پزشکی.

شرکت‌های ماشینکاری حرفه‌ای با تجهیز کارگاه‌های تراشکاری CNC به دستگاه‌های پنج محور و ابزار تخصصی، قادرند قطعات پزشکی با پیچیدگی‌های بالا و مقاومت مکانیکی عالی تولید کنند.

بخش سوم: ساخت بوش‌ها و پین‌های خاص با ماشینکاری CNC 17-4PH

بوش‌ها و پین‌های ساخته شده از 17-4PH در صنایع نفت، گاز، خودرو و ماشین‌آلات سنگین، نقش کلیدی در انتقال نیرو و حرکت دقیق دارند. این قطعات باید مقاومت مکانیکی و سایشی بالایی داشته باشند.

روش‌های بهینه ماشینکاری بوش و پین 17-4PH:

  • انتخاب ابزار: ابزارهای سرامیکی یا CBN برای پرداخت نهایی، به‌خصوص در قطعاتی که سختی بالاتر از 40 HRC دارند.
  • پارامترهای برش بهینه: سرعت برش پایین‌تر (40-60 m/min) و پیشروی کنترل‌شده برای کاهش کارسختی و جلوگیری از شکست ابزار.
  • استراتژی‌های تراشکاری دقیق: تراشکاری با عمق برش کم و حرکت‌های موازی برای حفظ کیفیت سطح و ابعاد دقیق.
  • خنک‌کاری متمرکز: استفاده از روغن‌های سنتتیک مخصوص و سیستم‌های پرفشار برای جلوگیری از افزایش دما و سایش زودهنگام.

کارگاه‌های تخصصی ماشینکاری با بکارگیری این روش‌ها می‌توانند بوش‌ها و پین‌هایی با طول عمر و عملکرد بهینه، حتی در شرایط سخت کاری تولید کنند.


جمع‌بندی

ماشینکاری استنلس استیل 17-4PH به دلیل سختی بالا و تمایل به کارسختی نیازمند انتخاب هوشمندانه ابزار، استفاده از استراتژی‌های مدرن مانند HEM و HSM، و سیستم خنک‌کننده قوی است. در پروژه‌هایی مانند ماشینکاری ایمپلر با فرز CNC پنج محور، رعایت جزئیات ابزار، پارامترهای برش و مسیرهای بهینه CAM اهمیت کلیدی دارد.
